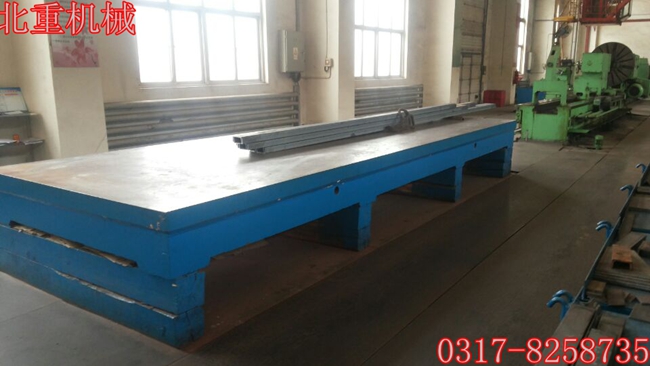

划线T型槽平台的鉴定方法

发表时间:2018年01月23日【

 1、划线T型槽平台工作面上不应有锈迹、划痕、碰伤及其他影响使用的外观缺陷。

2、划线T型槽平板工作面上不应有砂孔、气孔、裂纹、夹渣及缩松等铸造缺陷。各铸造表面应彻底清除型砂,且表面平整、涂漆牢固,各税边应修钝。
3、划线T型槽在平板的相对两侧面上,应有安装手柄或吊装位置的设置、螺纹孔或圆柱孔。设置吊装位置时应考虑尽量减少因吊装而引起的变形。
4、划线T型槽平板应经稳定性处理和去磁。
5、划线T型槽平板工作面与侧面以及相邻两侧面的垂直公差为1、2级(按GB1184—80《形状位置公差》规定)。
6、划线T型槽平板工作面的硬度应为HB170—220或187—255之间。

7、划线T型槽主要检定项目
材质及表面硬度。
形状位置公差,含名义尺寸,划线T型槽平台垂直度公差。
外观。
平面度。
接触斑点。
平面波动量。
工作面允许挠度值。
表面粗糙度。
8、划线T型槽平台精度参数。 3级平板未规定接触斑点要求。1级平板要求接触斑点数在任意25×25mm平面内不少于20点。2级平板要求接触斑点数在任意25×25mm平面内不少于12点。
