铸铁检验平台特点及用途

发表时间:2018年01月05日【

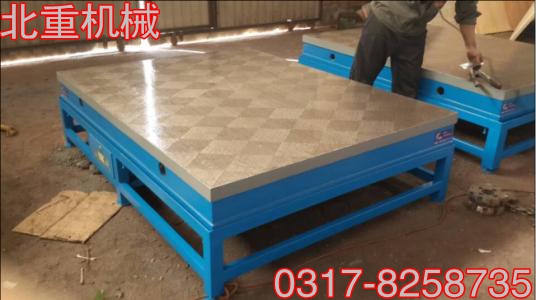

 铸铁检验平台又叫铸铁检验平板可用于工件及精密零部件的精度检验和测量等工作,是检验机械零件平行度和直线度等形位偏差的测量基准。检验平台采用灰口铸铁材料制成,工作面强度为HB170-220。

铸铁检验平台是为生产车间或计量部门做精密测量用的基准平面;而划线平板是为生产中做划线用的基准平面。 虽然这两种平板都是基准平面,但是它们的加工方法、平面精度、功能作用是不同的。 专用于涂色法的检验平板工作面需刮研;其他用途的检验平台工作面需刮、磨或研;划线平板工作面见光即可。由此可见,检验平板的平面精度高于划线平板。

铸铁检验平台在以涂色法检测工件平直度或作为检验工作的辅助工具实现各种测量时起到了基准定位面作用;划线平板在划线工作中起到了基准面作用。

铸铁检验平台规格:200×200-2000×4000(特殊规格根据需方图纸制作或双方商定生产加工) 。

铸铁检验平台用途:适用于各种检验工作,精密测量用的基准平面;用于机床机械检验测量基准;检查零件的尺寸精度或形为偏差,并作紧密划线,在机械制造中也是不可缺少的基本工具。

铸铁检验平台表面质量检验:用涂色发检验。0级1级平板在每边为25毫米平方的范围内不少于25点, 铸铁检验平台2级不少于20点,3级不少于12点。

铸铁检验平台精度:按国家标准计量检定规程执行,分别为00,0,1,2,3级四个级别。
铸铁检验平台材料:高强度铸铁HT200-300。
铸铁检验平台工作面硬度:HB170-240 。
铸铁检验平台表面质量检验:用涂色发检验。0级1级平板在每边为25毫米平方的范围内不少于25点,2级不少于20点,3级不少於12点。
 铸铁检验平台平面度公差(um)
1级 10 12 12 12 12 14 14 16 16 16 18 20 20 24 26 28 32
2级 20 24 24 24 24 28 28 28 32 32 32 36 39 40 48 52 56 64 70 74 88 79
3级 50 60 60 60 60 70 70 70 80 80 80 90 96 100 120 130 140 152 174 184 219 186 237 255 292 308
