划线平板的使用价值

发表时间:2019年03月15日【

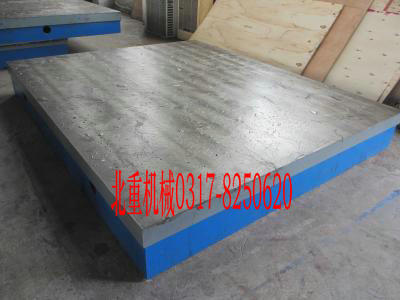

 划线平板是精密划线的基准面:可按照工作图的尺寸,进行精密的划线工作.

划线平板(平台)材质:高强度铸铁HT200-300工作面硬度为HB170-240,经过两次人工处理(人工退火600度-700度或自然时效2-3年)使用该产品的精度稳定,耐磨性能好。
为防止损坏铸铁划线平板的工作面;工件的重量不可以超过铸铁平板的额定载荷,否则会造成工作质量降低,还有可能损坏划线平台的结构,甚至会造成平板变形,使之损坏,无法使用。

划线平板是精密划线的基准面:可按照工作图的尺寸,进行精密的划线工作

划线平板是高度测量的基准面:将待测物与量表座一同放置于平板上,进行高度比较测量,最后可再将其高度与标准量块相比较。
划线平板是平行度测量的基准面:固定量表座,然后使量表指针接触在待测物表面上方,移动待测物,可检查工件面与划线平板面的平行度。
划线平板是角度测量的基准面:利用平台作基准面,配合正弦杆及角度规,可进行角度量测。
客户也可以根据用途在划线平台表面刻制刻度线,使划线、测量等工作更为方便
