划线平台表面平面度误差的常用测量方法

发表时间:2018年04月27日【

 焊接平台,铸铁平台,T型槽平台,铆焊平台,电机试验平台北重机械制造生产的划线平台测量精密工具以及检验工作的基准性平面,它常用来进行机床机械测量以及检验或者是检查各种零部件的尺寸精度,并进行紧密的划线。

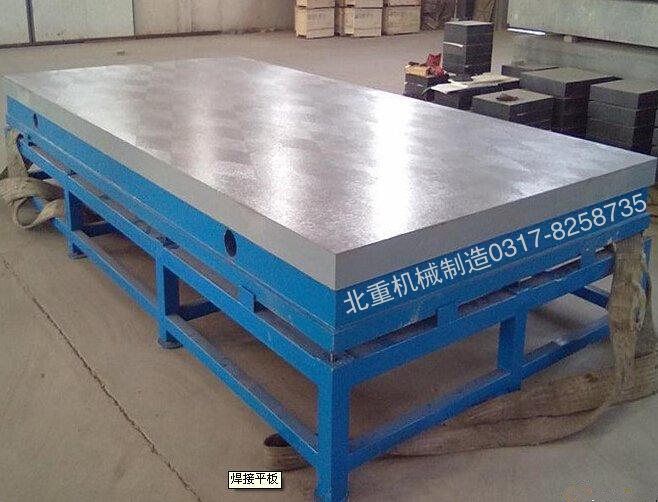

划线平台

划线平台表面平面度误差测量时,一船都规定为用划线平台面的纵、横对角或辐射方向上的直线度误差中的最大值。近似代替平面度误差值。划线平台平面度的常见测量位置如图a)所示:
1、  塞尺测量法
只要按照图b)中的点划线所示方向安放平尺,并垫上等高垫铁,然后就可以用量块和塞尺测量工作台面,在应测方向上的直线度误差。取其中的最大值,就可作为被测划线平台面的平面度误差。
2、  平尺拉表法
把平尺按照要求测量的方向安放在等高垫铁上。然后,就可以直接用千分表测量工作台面,在测量方向上相对平尺和直线度误差,最后,把其中的最大值可作为被测划线平台面的平面度误差。测量中若有必要也可以在千分表头下垫一块量块,以提高测量的准确性。
