平台工作面开槽的作用

发表时间:2018年04月11日【

 按客户要求有些铸铁平台工作面需要开槽,对于这种平台通常称之为T型槽平台

  那么,这些槽都有哪些作用呢?
  T型槽平台上带有T型槽,T型槽的作用就是配合螺栓和螺杆对工件进行固定,方便焊接和装配等工作,T型槽的尺寸要根据使用螺栓的尺寸来定,T型槽的规格尺寸一般都是按客户需要定制的,建新量具加工定制T型槽的方法大致如下:

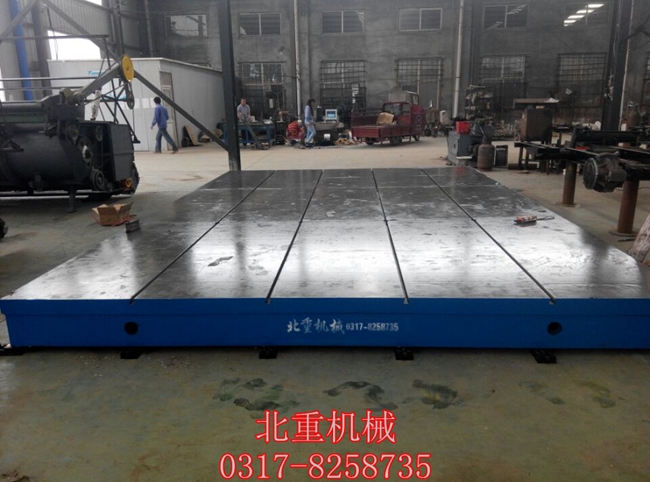

T型槽平台
 1、按照在铸铁平台的端面和上平面已经画好的加工线找正和装夹平板。
 2、用切槽刀刨出直角槽。如果T型槽较小(槽宽小于100mm),顶部直角槽精度要求不高,可在一次走刀中切出,使其宽度等于T形槽槽口的宽度。如果T形槽较小和槽口精度要求较高或T形槽较大时,必须粗刨和精刨两次刨出直角槽。
 3、刨侧面左右凹槽。加工前,用铸铁直角尺或铸铁方尺检查弯头切刀切削刃与铸铁平台顶面是否垂直,若不垂直,则应重新调整刀具到保证垂直为止。然后用弯头切刀分别刨削左右侧面的凹槽。
 4、倒角。用两个主偏角均为45°的尖头刨刀倒角。
T型槽刨削的注意事项:
 1、T型槽平台刨T型槽的凹槽时,切削用量要求,并且要用手动走刀,以免损坏刀具和工件。
 2、在刨削T型槽过程中要注意刀具的非切削部分不要与铸铁平板发生摩擦或碰撞,以免造成事故或产生废品。
 3、每次切削行程的终了、回程开始之间,要切刨刀抬出槽处。因此,前后越程都应该适当放大,以便有较充足的进间和空间抬刀或落刀。
